Oilgear designs and manufactures an extensive line of passive safety automotive test systems, from standard applications to custom systems of all sizes.  Our applications range from complete turnkey test stands to modernization of existing systems. Our expertise and technological resources allow us to implement even the most complex test requirements in a durable and reliable package.

突出的特征

利用先进的技术,使得我们的汽车测试系统不仅精确和可靠,而且易于使用和维护。

  • 可用液压或完全电力致动器
  • 交钥匙递送
  • 德国制造
  • 闭环控制
  • 自动化测试报告
  • 易于使用和维护
  • 全球服务基础设施

作为汽车行业的被动安全测试系统的领先制造商,OILGEAR致力于为一致的,无故障运行提供维护支持,维修和校准服务。 OILGEAR也提供这些服务的非OILGEAR测试系统。

应用

其中,我们为测试提供系统:

  • 座椅静载荷:头枕和逆流
  • 座椅安全带锚定
  • 冲击试验
    • 行人保护
    • 喷射缓解
    • 体块
    • 自由运动头模(FMH)
    • 线性冲击

For overview click here

  • 重力摆
  • 车顶和门粉碎

座椅静载

功能

  • 头枕和座椅靠背的测试
  • 根据FMVSS 202A,ECE R17和其他类似的要求
  • 测试的同时多达4个座位
  • 全电测试系统
  • 9个控制轴和8个电定位轴
  • 超薄模块设计允许的小长椅测试
  • 自动的,激光制导头模定位
  • 自动化测试报告
  • 预定义的测试程序(ECE UND FMVSS)实现

Seat back

Torque:up to 3,5 kNm
Angle:0 to 75°

Headrest

Force:up to 2 kN
Horizontal travel:-190 to 510mm
Vertical travel:500 to 1300 mm

Height retention

Force:up to 600 N
Displacement:700 mm

For more infomation Click here

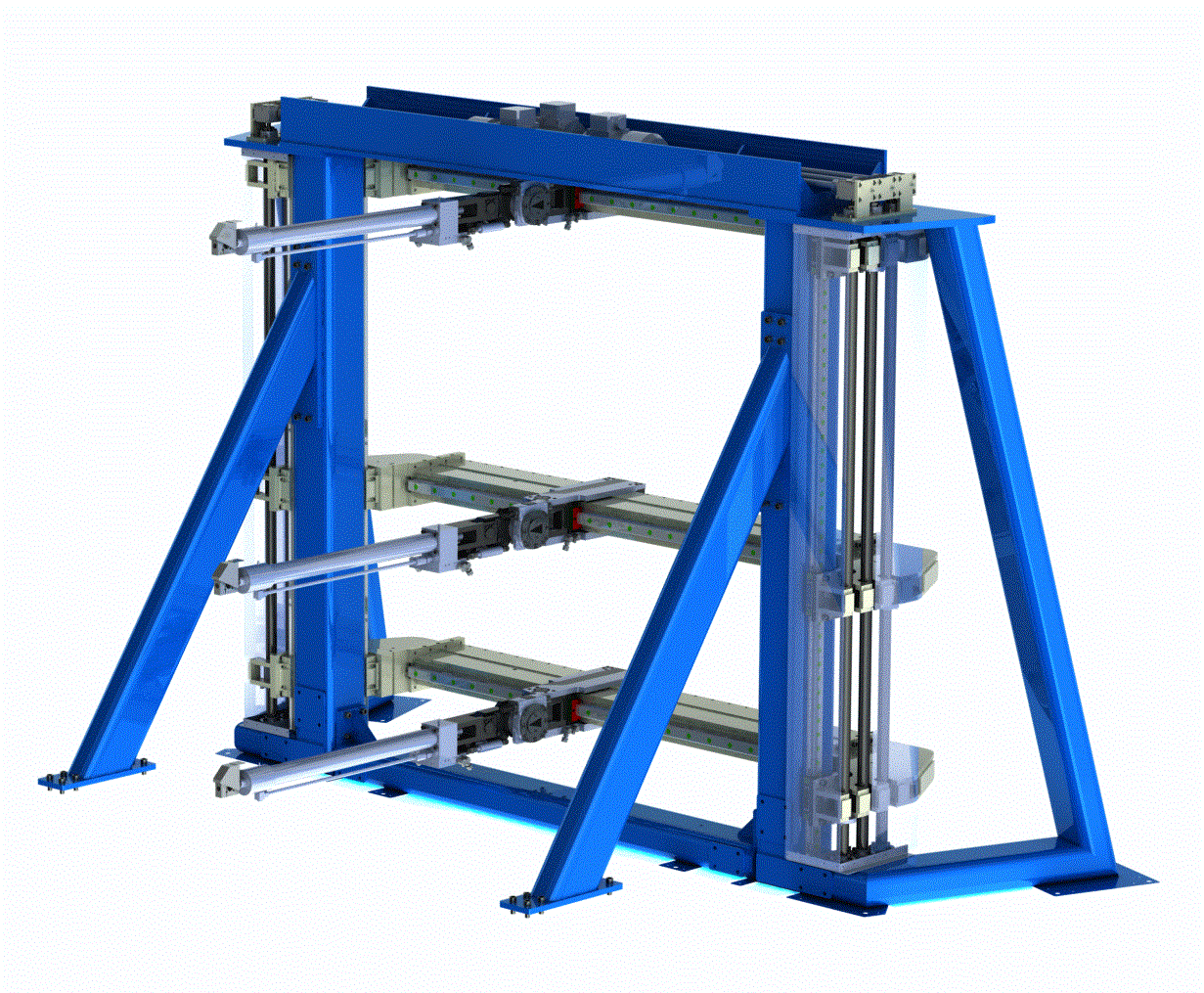

安全带固定

功能

  • 座椅安全带固定的测试
  • ISO-FIX儿童座椅附件的测试
  • 据:
    • FMVSS210分之207座椅系统/安全带固定
    • ECE R14欧洲安全带和锚固
    • FMVSS 225儿童约束锚固
    • …和其它类似的标准
  •  可用液压或电致动器测试
  • 用于定位电驱动器
  • Smart & space saving attachment of cylinders
  • 友好的用户界面
  • 自动化测试报告
  • 预定义的测试程序来实现
  • 可用在不同的配置:
    • 为3〜12的骑手单元,每个单元具有拉气缸
    • 用3个气缸单座应用

性能:

Traction power

Hydraulic actuators:50 kN
Electrical actuators:44 kN

Pulling velocity

Hydraulic actuators:0,5 m/s
Electrical actuators:0,5 m/s

Max cylinder stroke:

Hydraulic actuators:1 000 mm
Electrical actuators:1 000 mm

Swivel

Horizontal:± 20°
Vertical:± 20°

冲击试验

功能

  • 车辆内部和/或外部
  • 模块化布局允许在系统中的不同的测试应用的组合
    • 行人保护试验
      • 根据EC二千零九分之七十八和2009分之631,欧洲NCAP,美国NCAP,JNCAP,GTR 9号,联合国
        R127
    • 弹射缓解测试
      • 根据FMVSS 226

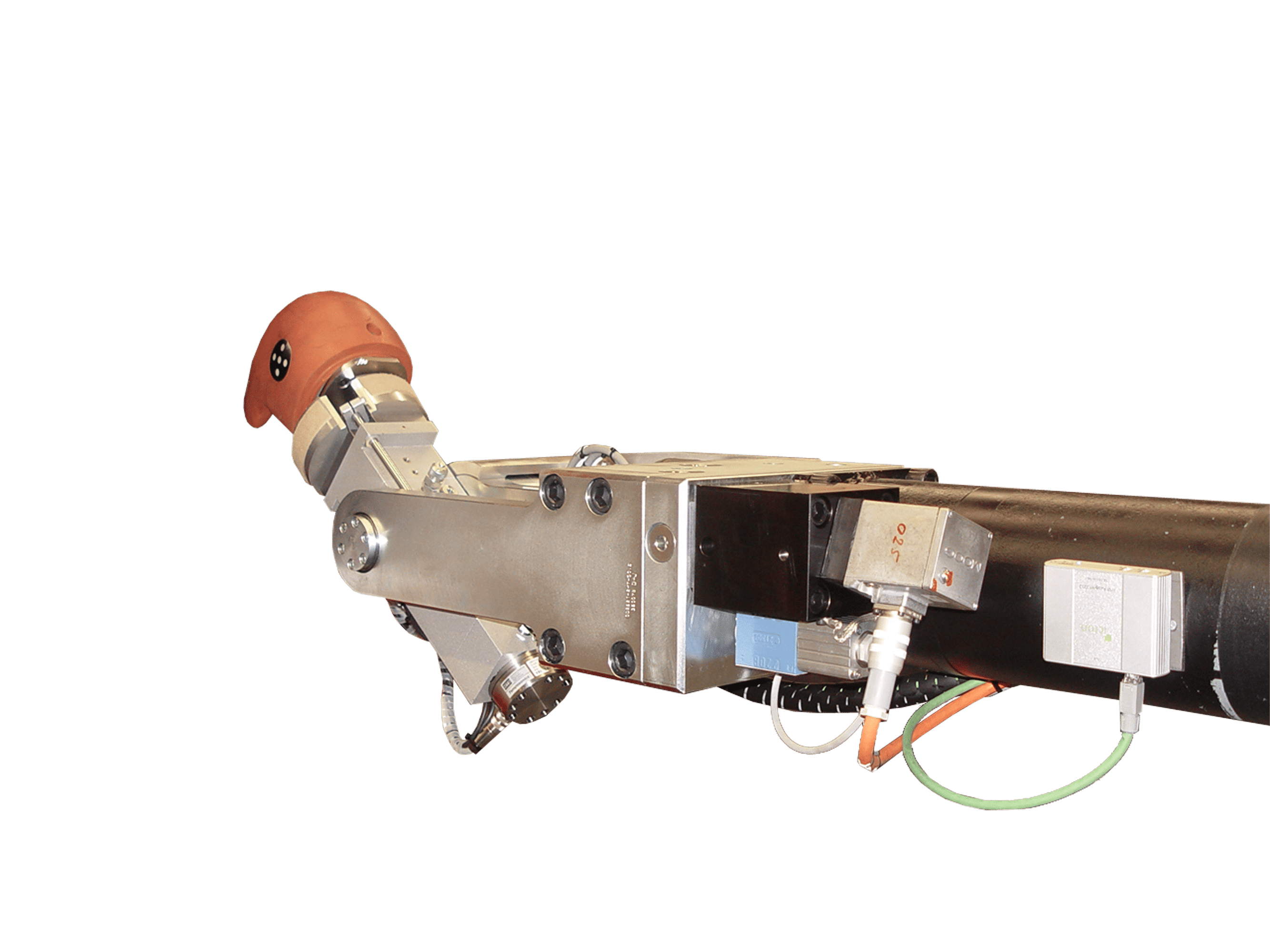

    • 自由运动测试头模
      • 根据FMVSS 201,FMVSS 201U
    • 体块测试
    • 线性冲击试验
    • 摆锤冲击试验
  • 自动化测试报告
  • 预定义的测试程序来实现

的性能:

Impact velocity:up to 50 km/h
Impactor mass: up to 40 kg

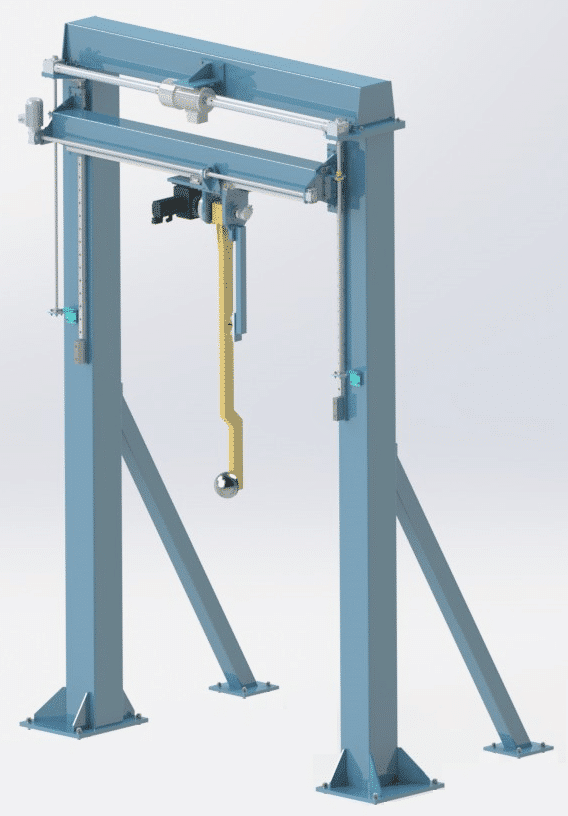

重力单摆

车顶和门粉碎

功能

  • 对头枕(能量耗散)头模冲击试验
  • 自动化测试报告
  • 预定义的测试程序来实现
  • 全电
  • 全电动定位
  • 电气制动的

的性能:

Testing velocity24,1 @111°
Max. angle120°
Max. velocity25 km/h

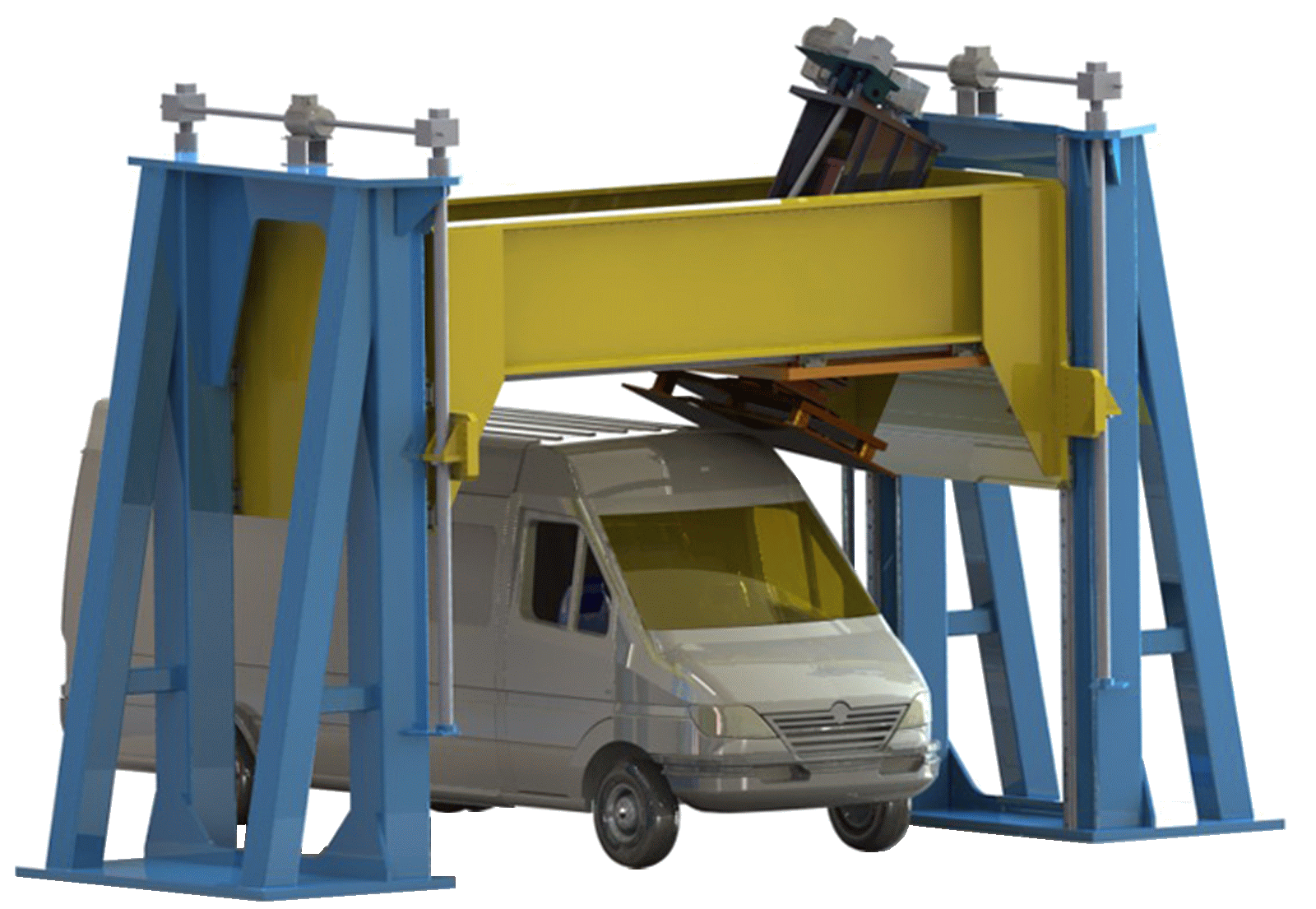

车顶和门粉碎

  • 车顶门抗压碎性(静态侧翻)
    • 根据FMVSS 216A和IIHS
  • 门的抗压碎性(侧面碰撞模拟)
    • 根据FMVSS 214
  • 致动器:电或液压
  • 自动化测试报告
  • 预定义的测试程序来实现
  • 可选头定位夹具可用

的性能:

RoofDoor
Force200 kN300 kN
Stroke500 mm1 000 mm

我们的一些汽车测试系统的引用

  • Adient(江森自控)
  • AUDI
  • BMW
  • 博泽
  • 戴姆勒
  • 格拉默
  • 尔公司
  • 欧宝/ GM
  • 大众

For further information on Oilgear Automotive Test Systems, do not hesitate to contact our Test System Competence Center at Oilgear GmbH Tel. +49 6145 3770, info@oilgear.de
